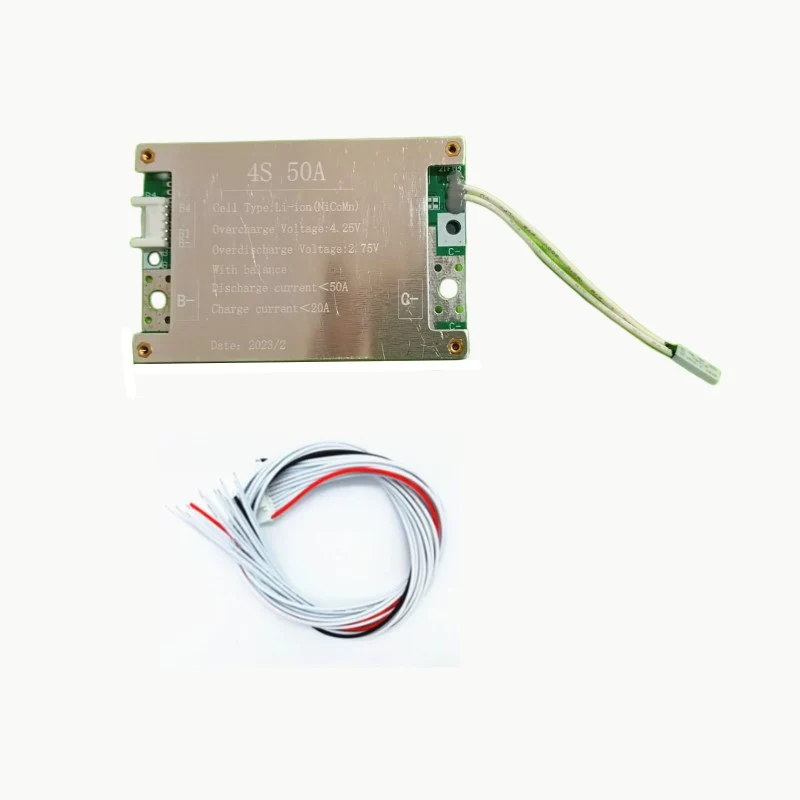

BMS 4S 50A 16.8V con balanceo de carga

BMS 4S 50A 16.8V con balanceo de carga

• Configuracion: 4S (4 celdas en serie)
• Tension nominal: 16.8V (carga maxima)
• Corriente maxima de descarga: 50A
• Balanceo de carga activo: si, equilibra automaticamente las celdas durante la carga
• Protecciones integradas: sobrecarrga, sobredescarga, sobrecorriente, cortocircuito y temperatura
• Compatibilidad de celdas: Li-ion y LiPo 3.7V nominales
• Aplicacion tipica: packs de bateria 4S para patinetes electricos, herramientas y sistemas de almacenamiento de energia

Especificaciones Tecnicas

• Configuracion: 4S
• Tension de carga: 16.8V
• Corriente maxima: 50A
• Balanceo: si
• Quimica compatible: Li-ion / LiPo

Diagrama de cableado

• B-: polo negativo total de la bateria
• C-: electrodo negativo de carga y descarga
• P-: NO CABLEAR
• B1-: polo negativo del primer juego de baterias (igual al polo negativo total)
• B1+: polo positivo de la primera bateria y polo negativo de la segunda
• B2+: polo positivo de la segunda bateria y polo negativo de la tercera
• B3+: polo positivo de la tercera bateria y polo negativo de la cuarta
• B4+: polo positivo de la cuarta bateria (polo positivo total)

Compatibilidad

• Celdas: Li-ion y LiPo 3.7V nominales en configuracion 4S
• Aplicaciones: packs de bateria personalizados para patinetes electricos, bicicletas electricas y sistemas DIY de 16.8V
