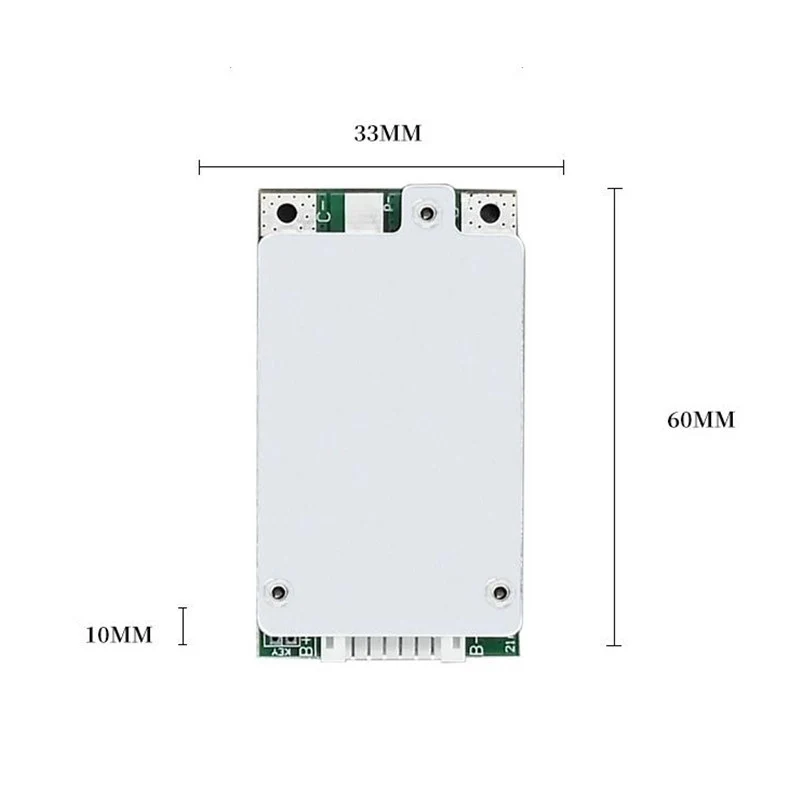

BMS 7S 18650 Li-Ion Paquete de batería de Litio Protección Placa

BMS 7S 20A 18650 Li-Ion - Placa de proteccion para pack de bateria

• Configuracion: 7S (7 celdas en serie)
• Corriente maxima de descarga: 20A
• Quimica compatible: Li-ion 18650 (3.7V nominales por celda)
• Tension de carga maxima: 29.4V
• Protecciones integradas: sobrecarga, sobredescarga, sobrecorriente y cortocircuito
• Peso: 36g

Especificaciones Tecnicas

• Configuracion: 7S
• Corriente maxima: 20A
• Tension de carga: 29.4V
• Quimica: Li-ion 18650
• Protecciones: sobrecarga, sobredescarga, sobrecorriente, cortocircuito

Diagrama de cableado

• B-: polo negativo total de la bateria
• C-: electrodo negativo de carga y descarga
• P-: NO CABLEAR
• B1-: polo negativo del primer juego (igual al polo negativo total)
• B1+: polo positivo de la primera celda y polo negativo de la segunda
• B2+ ... B6+: polo positivo de cada celda y polo negativo de la siguiente

Compatibilidad

• Celdas compatibles: 18650 Li-ion 3.7V en configuracion 7S
• Uso tipico: packs de bateria DIY de 29.4V para patinetes electricos, bicicletas electricas y herramientas
