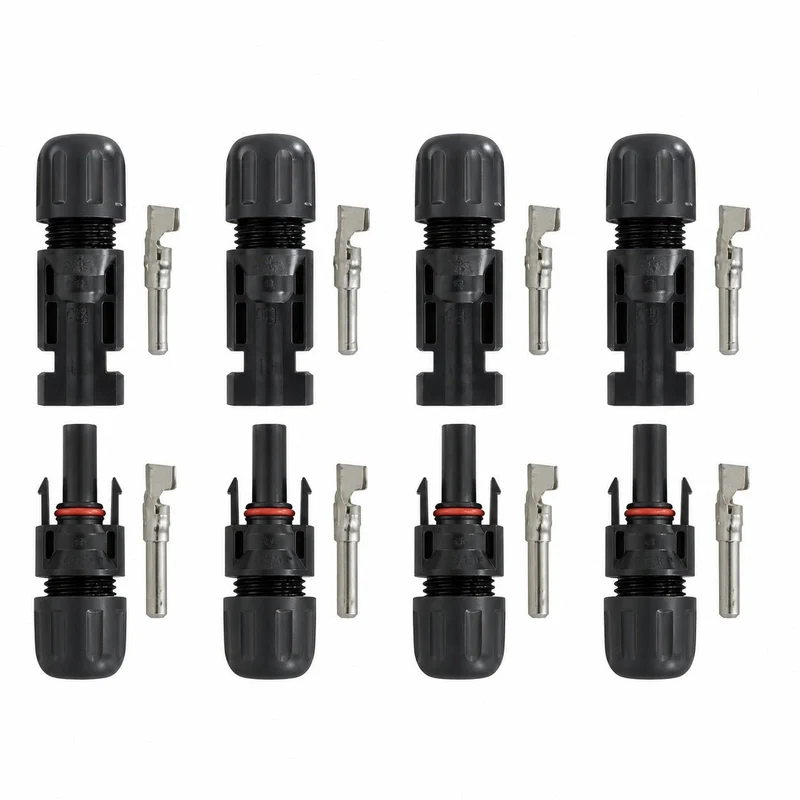

Conector de cable MC4 para panel solar – 4 pares

Acerca de este producto

El Conector de cable para panel solar MC4 Está diseñado para proporcionar conexiones eléctricas seguras y fiables entre módulos fotovoltaicos, cables de extensión y otros componentes del sistema solar.

Con la participación de: Anillos de sellado dobles y un grado de protección IP67.El conector ofrece una fuerte resistencia al polvo y al agua para un funcionamiento fiable en exteriores. Los contactos internos están fabricados con cobre plateado, lo que ayuda a reducir la resistencia eléctrica y a mantener una conductividad estable durante un uso prolongado.

El conector admite tamaños de cables fotovoltaicos comunes desde De 14 AWG (2.5 mm²) a 10 AWG (6 mm²) y está clasificado para sistemas de hasta 1000V DCSu sencilla estructura de bloqueo permite un montaje rápido a la vez que proporciona una conexión segura, adecuada para instalaciones solares residenciales, comerciales y aisladas de la red eléctrica.

Cada juego incluye 4 conectores macho y 4 conectores hembra, proporcionando un total de 4 pares de conectores completos.

Productos Destacados

• Voltaje máximo de 1000 V – Adecuado para una amplia gama de sistemas fotovoltaicos de corriente continua.

• Corriente nominal de hasta 30 A – Admite tamaños de cable fotovoltaico comunes de 2.5 mm² a 6 mm².

• Protección impermeable IP67 – Los anillos de doble sellado ayudan a proteger las conexiones contra el polvo y la humedad.

• Contactos de cobre plateado – Proporciona baja resistencia eléctrica y conductividad fiable.

• Amplia compatibilidad de cables – Adecuado para cables fotovoltaicos de 14 AWG, 12 AWG y 10 AWG.

• Montaje y desmontaje rápidos – Diseñado para una instalación y mantenimiento eficientes de sistemas solares.

• Amplio rango de temperatura de funcionamiento – Funcionamiento fiable de -40 °C a +85 °C

• Materiales aislantes duraderos – Fabricado con materiales PC, PA, PPO y TPE.

• Juego de 4 pares – Incluye cuatro combinaciones completas de conectores macho y hembra.

Especificaciones técnicas

Especificación	Valor
Tipo de Producto	Conector de cable para panel solar MC4
Cantidad	4 pares
Tensión máxima	1000V
Corriente máxima: 14 AWG / 2.5 mm²	22A
Corriente máxima: 12 AWG / 4 mm²	30A
Corriente máxima: 10 AWG / 6 mm²	30A
Tamaño de cable compatible	14–10 AWG / 2.5–6 mm²
Material de aislamiento	PC / PA / PPO / TPE
Material de contacto	Cobre plateado
Temperatura de Funcionamiento	-40 ° C a + 85 ° C
Grado de protección	IP67 / IP2X
Tipo de conexión	Conector MC4 macho y hembra
Aplicación	Conexión de cable de CC fotovoltaico

El Paquete Incluye

• 4 × Carcasas de conectores macho

• 4 × Contactos masculinos

• 4 × Carcasas de conectores hembra

• 4 × Contactos femeninos

• Total 4 pares completos de conectores MC4

Aplicaciones

Apto para:

• Conexiones de los módulos del panel solar

• Cables de extensión fotovoltaicos

• Sistemas fotovoltaicos en azoteas

• Sistemas solares instalados en tierra

• Instalaciones solares fuera de la red

• Sistemas fotovoltaicos residenciales y comerciales

• Sistemas de cableado de CC para baterías solares e inversores
