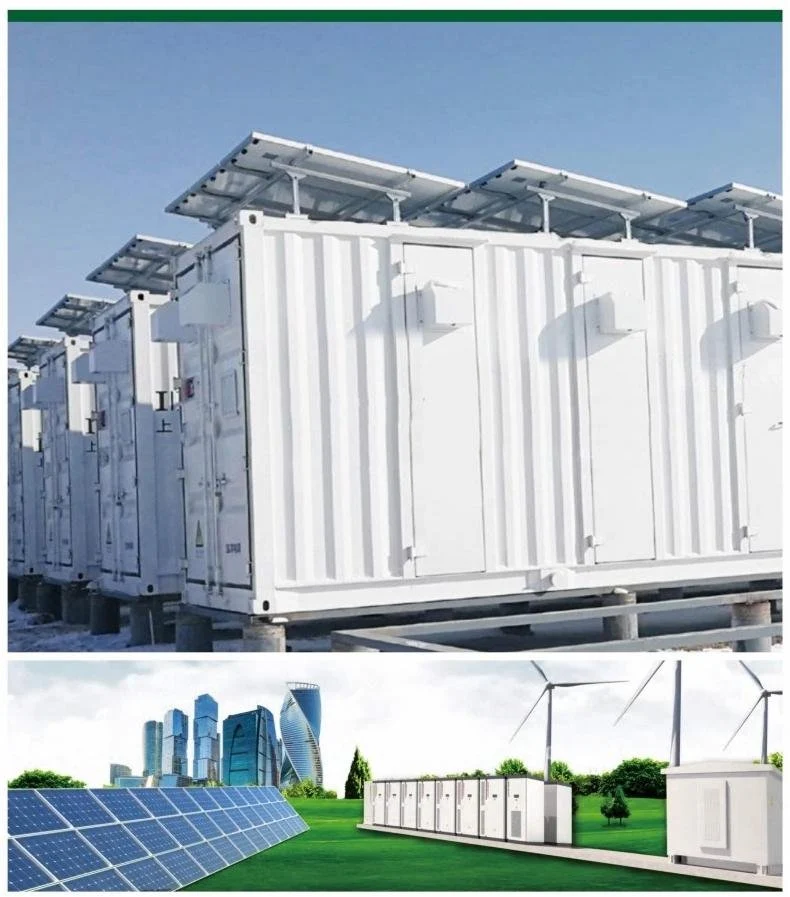

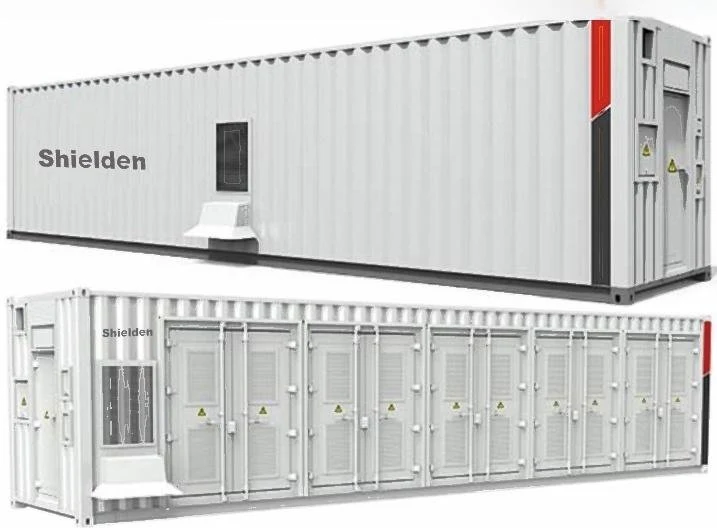

Equipo de almacenamiento de energía C&I a gran escala en contenedores para exteriores H098-1mwh

Modelo del Producto	H098-1mwh
Capacidad de la batería	1680Ah/598.4V(1005.3KWh)
Potencia nominal	150KW
Pico de potencia	165KW
El voltaje de la batería sonó	467.5-682.5V
corriente	216A
Salida de corriente máxima	238A
Tamaño (L * W * H)	6058 2438 * * 2591mm
Peso	16200kg
Tipo de pila	Listón UFePQ4
Salida de CA	320-460V
Modo de comunicación	Admite conexión WIFI Bluetooth con aplicación móvil
Comunicación	RS485 / CAN
Vida útil de la batería	Después de 3000 ciclos, la capacidad restante sigue siendo más del 80%
Protección del sistema	Sobretemperatura/Sobretensión/Sobrecorriente/Sobrecarga/Sobredescarga/Cortocircuito de carga/Protección contra sobrecarga
Temperatura de descarga	-20 ℃ -50 ℃
Temperatura de carga	-5 ℃ ~ 50 ℃
Temperatura de almacenamiento	La temperatura ambiente recomendada oscila entre 0 ℃ y 45 ℃
Normas de certificación	CE / FCC / ROHS

Composición del sistema de almacenamiento de energía en contenedores H098-1MWH

Tomando como ejemplo el sistema de almacenamiento de energía del contenedor H098-1MWH, el sistema generalmente consta de un sistema de batería de almacenamiento de energía, un sistema de monitoreo, una unidad de administración de batería, un sistema especial de protección contra incendios, un aire acondicionado especial, un convertidor de almacenamiento de energía y un transformador de aislamiento, y finalmente está integrado en un Contenedor de 40 pies.

Sistema de batería: consiste principalmente en una conexión en serie-paralelo de celdas de batería, en primer lugar, una docena de grupos de celdas a través de la conexión en serie-paralelo de la caja de la batería, y luego la caja de la batería a través de la conexión en serie de la serie del paquete de baterías y mejorar la tensión del sistema y, en última instancia, la conexión en paralelo de la serie de paquetes de baterías para mejorar la capacidad del sistema y la integración de la instalación en el armario de baterías.

Sistema de monitoreo: Realiza principalmente las funciones de comunicación externa, monitoreo de datos de red y adquisición, análisis y procesamiento de datos para garantizar la precisión del monitoreo de datos, alta precisión del muestreo de voltaje y corriente, tasa de sincronización de datos y ejecución rápida de comandos de control remoto. La unidad de administración de batería tiene detección de voltaje y corriente de unidad única de alta precisión para garantizar el voltaje equilibrado del módulo de celda de batería y evitar la generación de corrientes circulantes entre los módulos de batería, lo que afecta la eficiencia de operación del sistema.

Sistema de extinción de incendios: Para garantizar la seguridad del sistema, el contenedor está equipado con un sistema especial contra incendios y de aire acondicionado.

A través del sensor de humo, sensor de temperatura, sensor de humedad, luces de emergencia y otros equipos de seguridad para detectar la alarma de incendio y extinguir automáticamente el fuego; sistema de aire acondicionado dedicado de acuerdo con la temperatura ambiente externa, a través de la estrategia de gestión térmica para controlar el sistema de refrigeración y calefacción del aire acondicionado, para garantizar que la temperatura dentro del contenedor esté en la zona correcta, para extender la vida útil de la batería.

Convertidor de almacenamiento de energía: Es una unidad de conversión de energía que convierte la energía CC de la batería en energía CA trifásica y puede funcionar tanto en modo conectado a la red como fuera de la red. En el modo conectado a la red, el convertidor interactúa con la red de acuerdo con los comandos de potencia emitidos por el despacho de nivel superior; en el modo fuera de la red, el convertidor interactúa con la red de acuerdo con los comandos de potencia emitidos por el despacho de nivel superior.

En modo fuera de la red, el convertidor puede proporcionar soporte de voltaje y frecuencia para cargas de la planta y energía de arranque en negro para algunas fuentes de energía renovables.

La salida del ESC está conectada a un transformador de aislamiento, que aísla completamente el lado primario del lado secundario de la electricidad y maximiza la seguridad del sistema del contenedor.
