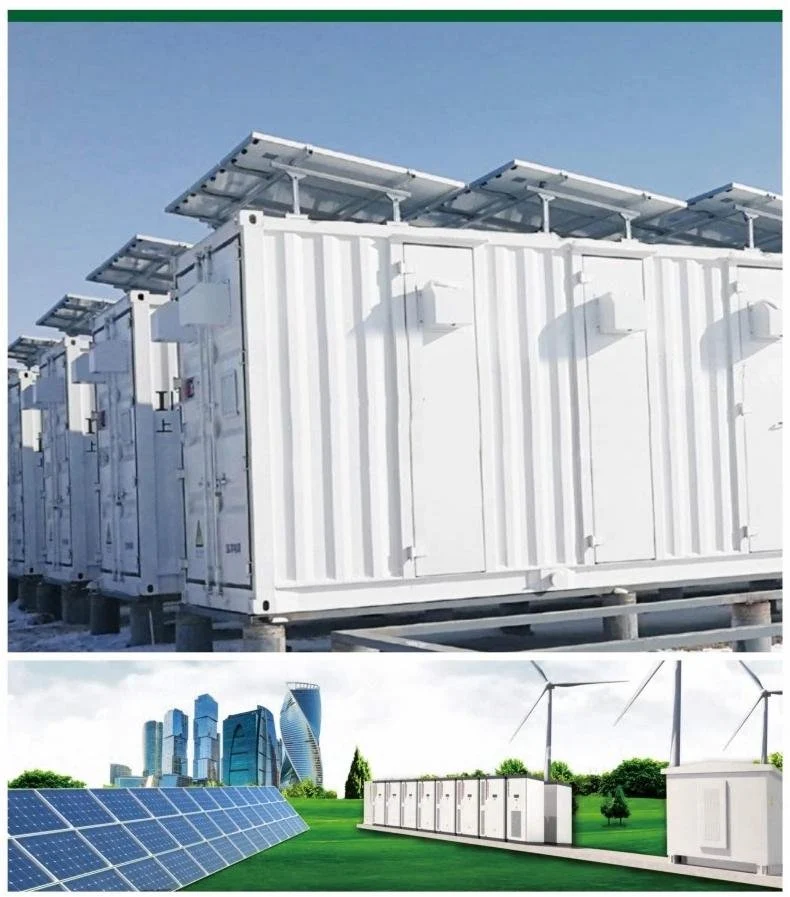

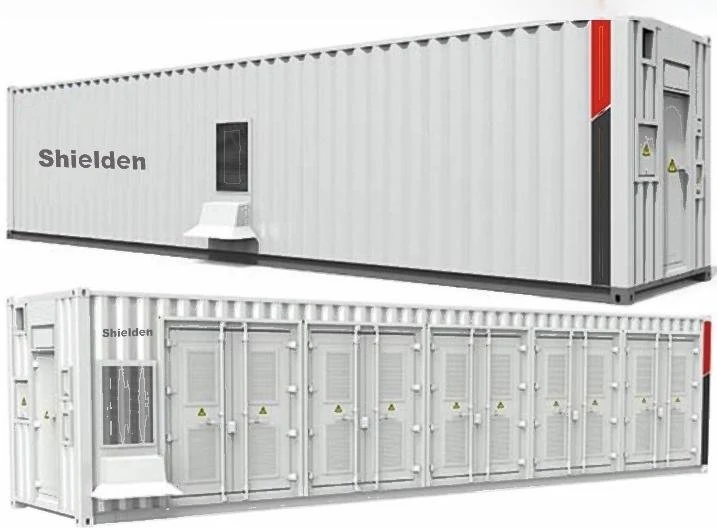

Fuente de alimentación de almacenamiento de energía de contenedor comercial H098-500KWh

Modelo del Producto	H098-500KWh
Capacidad de la batería	840AhV598.4V 502.6KWh
Potencia nominal	100KW
Pico de potencia	110KW
El voltaje de la batería sonó	467.5-682.5V
corriente	144A
Salida de corriente máxima	159A
Tamaño (L * W * H)	6058 2438 * * 2591mm
Peso	11500kg
Tipo de pila	Listón UFePQ4
Salida de CA	320-460V
Modo de comunicación	Admite conexión WIFI Bluetooth con aplicación móvil
Comunicación	RS485 / CAN
Vida útil de la batería	Después de 3000 ciclos, la capacidad restante sigue siendo más del 80%
Protección del sistema	Sobretemperatura/Sobretensión/Sobrecorriente/Sobrecarga/Sobredescarga/Cortocircuito de carga/Protección contra sobrecarga
Temperatura de descarga	-20 ℃ -50 ℃
Temperatura de carga	-5 ℃ ~ 50 ℃
Temperatura de almacenamiento	La temperatura ambiente recomendada oscila entre 0 ℃ y 45 ℃
Normas de certificación	CE / FCC / ROHS

Componentes de diseño del contenedor de almacenamiento de energía H098-500KWh

1, almacén de baterías: el almacén de baterías incluye principalmente baterías, bastidores de baterías, gabinetes de control BMS, gabinetes de extinción de incendios de heptafluoropropano, aire acondicionado con disipación de calor, iluminación con detección de humo, cámaras de monitoreo, etc. Las baterías deben estar equipadas con el sistema de gestión BMS correspondiente.

El tipo de batería es UFePQ4 Batten y el aire acondicionado de refrigeración se puede ajustar en tiempo real según la temperatura del almacén. La cámara de vigilancia puede monitorear de forma remota el estado de funcionamiento del equipo en el almacén. Se puede formar un cliente remoto, a través del cliente o aplicación para monitorear y gestionar el estado de operación de los equipos en el almacén, estado de la batería, etc.

2, almacén de equipos: el almacén de equipos incluye principalmente gabinete de control PCS y EMS. PCS puede controlar el proceso de carga y descarga, la conversión de CA y CC, en ausencia de condiciones de red puede ser directamente para el suministro de energía de carga de CA.

EMS en la aplicación del sistema de almacenamiento de energía, su función y función son más importantes. En la red de distribución, EMS recopila principalmente el estado de energía de la red en tiempo real a través de la comunicación con medidores inteligentes y monitorea el cambio de energía de carga en tiempo real. Controla la generación automática de energía y evalúa el estado del sistema eléctrico.

Dentro del sistema de 1MWh, la relación entre PCS y batería puede ser 1:1 o 1:4 (almacenamiento de energía PCS 250kWh, batería 1MWh).

El diseño térmico del convertidor en contenedor de 1MW adopta el diseño de salida de aire hacia adelante y hacia atrás, que es adecuado para centrales eléctricas de almacenamiento de energía donde todos los PCS se colocan en el mismo contenedor. El diseño general integrado y optimizado de la alineación del sistema de distribución de energía, el acceso de mantenimiento y el diseño de disipación de calor dentro del contenedor facilita el transporte a larga distancia y reduce el costo de mantenimiento posterior al hecho.
