Panel solar monocristalino N-TOPCon de 610 W

Acerca de este producto

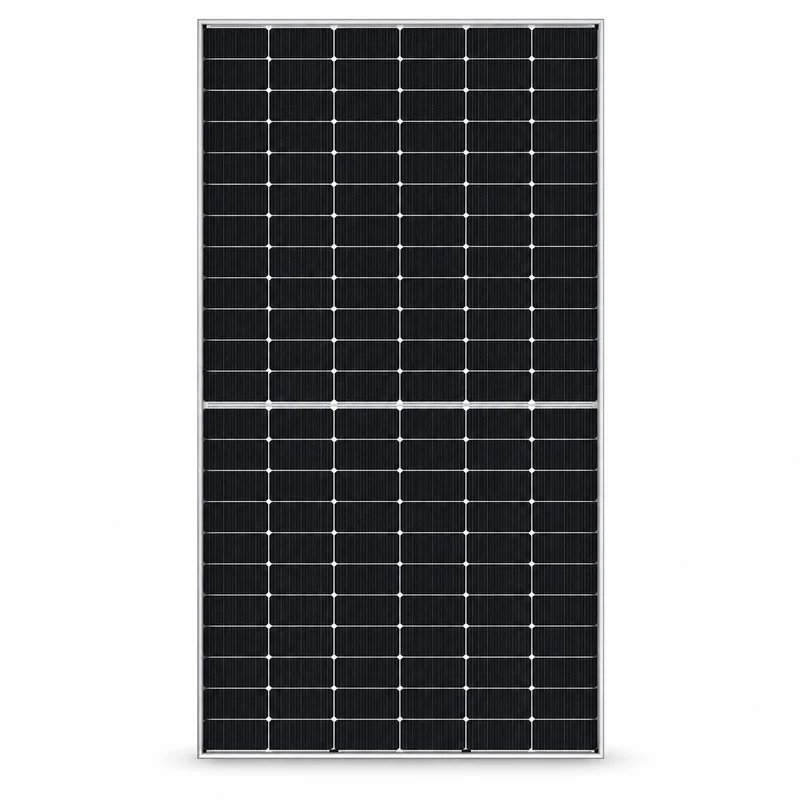

El panel solar Shielden 610W N-TOPCon es un módulo fotovoltaico de alta potencia diseñado en torno a Tecnología de células monocristalinas TOPCon de tipo NEl módulo utiliza celdas de 182 × 182 mm en un parche de Configuración de 144 semiceldas (2 × 72), lo que ayuda a reducir las pérdidas eléctricas internas al tiempo que garantiza una generación de energía estable en una amplia gama de condiciones de funcionamiento.

El módulo mide 2278 x 1134 × 30 mm y pesa aproximadamente 28 kg ± 3%Su construcción incluye Vidrio templado recubierto de alta transmitancia de 3.2 mm, un marco de aleación de aluminio anodizado, un Caja de conexiones IP68, y Conectores compatibles con MC4, proporcionando una estructura duradera para aplicaciones fotovoltaicas exteriores a largo plazo.

El módulo está clasificado para una tensión máxima del sistema de 1000/1500 V CC según IEC, con un rango de temperatura de funcionamiento desde -40 ° C a + 85 ° C. La capacidad de carga mecánica se especifica en 5400 Pa en la parte delantera y 2400 Pa en la parte posterior, lo que ayuda a que el módulo resista entornos de instalación exigentes.

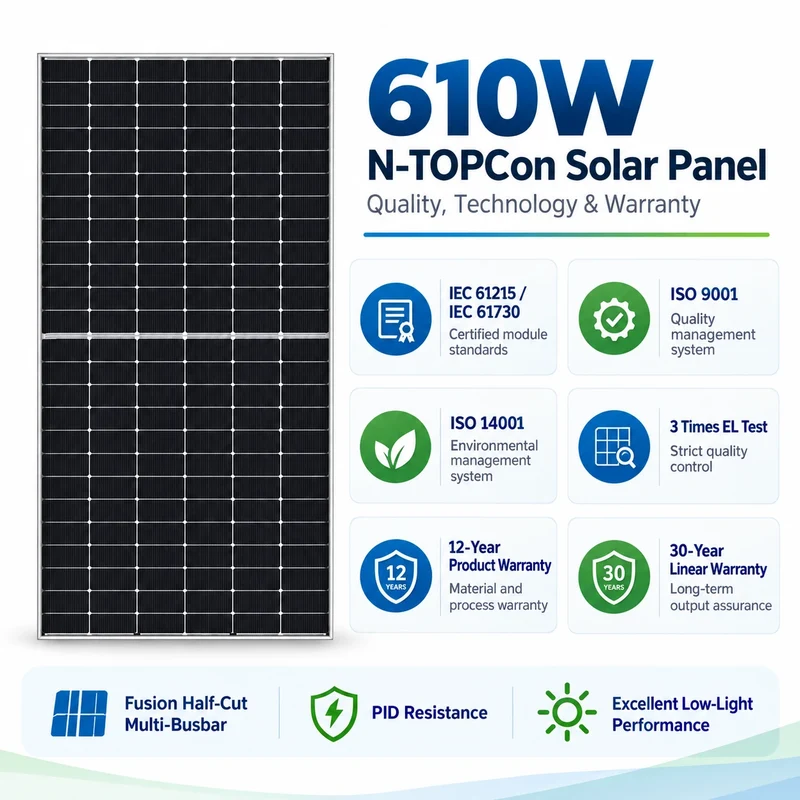

La documentación del producto también destaca tecnología de barras colectoras múltiples de medio corte, resistencia PID, rendimiento con poca luz y una tolerancia de potencia positiva de 0 a +3%El módulo se lista con CEI 61215 / CEI 61730, mientras que el sistema de fabricación hace referencia a ISO 9001, y ISO 14001,.

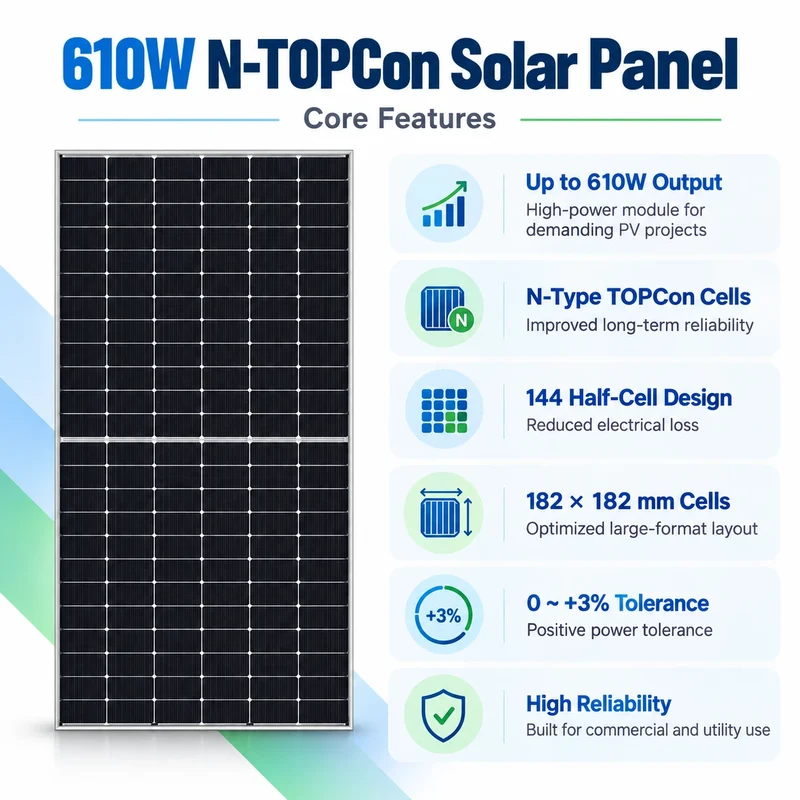

Productos Destacados

Tecnología de celdas TOPCon de tipo N

Construido con células de silicio monocristalino de tipo N, el módulo está diseñado para ofrecer un alto rendimiento de conversión y una generación de energía estable a largo plazo.

144 Diseño de media celda

El 144 semiceldas, diseño de 2 × 72 Ayuda a reducir las pérdidas relacionadas con la corriente y favorece un mejor rendimiento eléctrico en comparación con los diseños convencionales de celdas completas.

Módulo de alta potencia de 610 W

El folleto del producto identifica al T-610M72 como un Módulo solar de potencia máxima de 610 W, lo que lo hace adecuado para proyectos en los que se prefiere una mayor densidad de potencia a nivel de módulo.

Gran capacidad de carga mecánica

El módulo está clasificado para soportar hasta Carga frontal de 5400 Pa y Carga trasera de 2400 Pa, lo que permite su instalación en entornos exteriores exigentes.

Garantía de rendimiento lineal de 30 años

La documentación del producto especifica un Garantía de 12 años sobre materiales y mano de obra. junto con un Garantía lineal de 30 años.

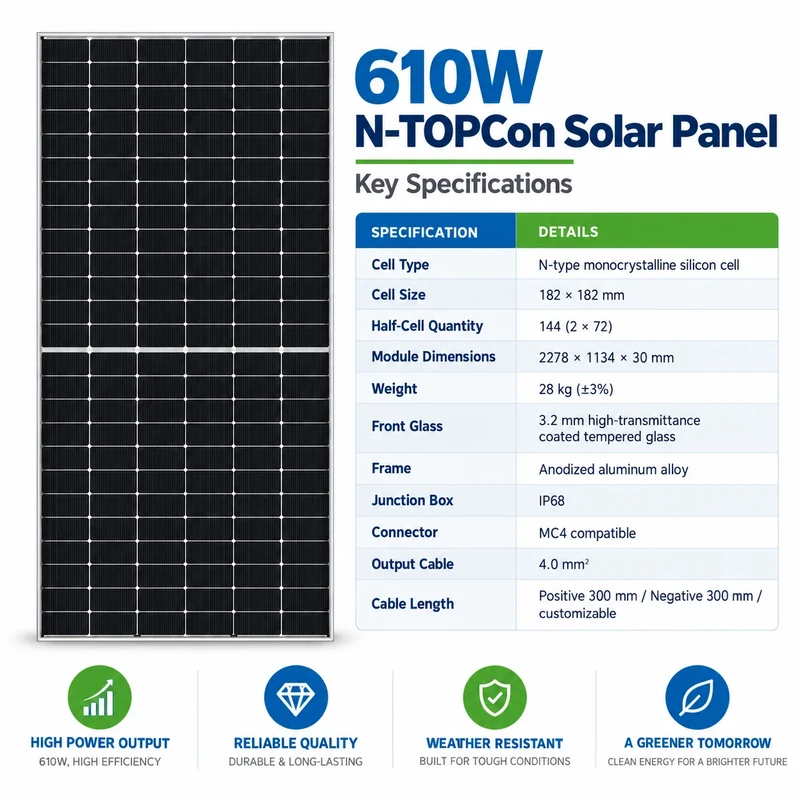

Especificaciones técnicas

Especificación	Parámetro
Modelo	T-610M72
Poder maximo	610W *
Tipo de la célula	Silicio monocristalino de tipo N
Tecnología de celdas	N-TOPCon
Tamaño de Celda	182 × 182 mm
Configuración de celda	144 semiceldas, 2 × 72
Dimensiones del módulo	2278 x 1134 × 30 mm
Módulo de Peso	28 kg ± 3%
Cristal frontal	Vidrio templado con revestimiento de alta transmitancia de 3.2 mm
Marco	Aleación de aluminio anodizado
Caja de Conexiones	IP68
Conector	Compatible con MC4
Cable de salida	mm² 4.0
Longitud del cable positivo	300 mm
Longitud negativa del cable	300 mm
Longitud del cable	Personalizable
Tolerancia de potencia positiva	0 a +3%

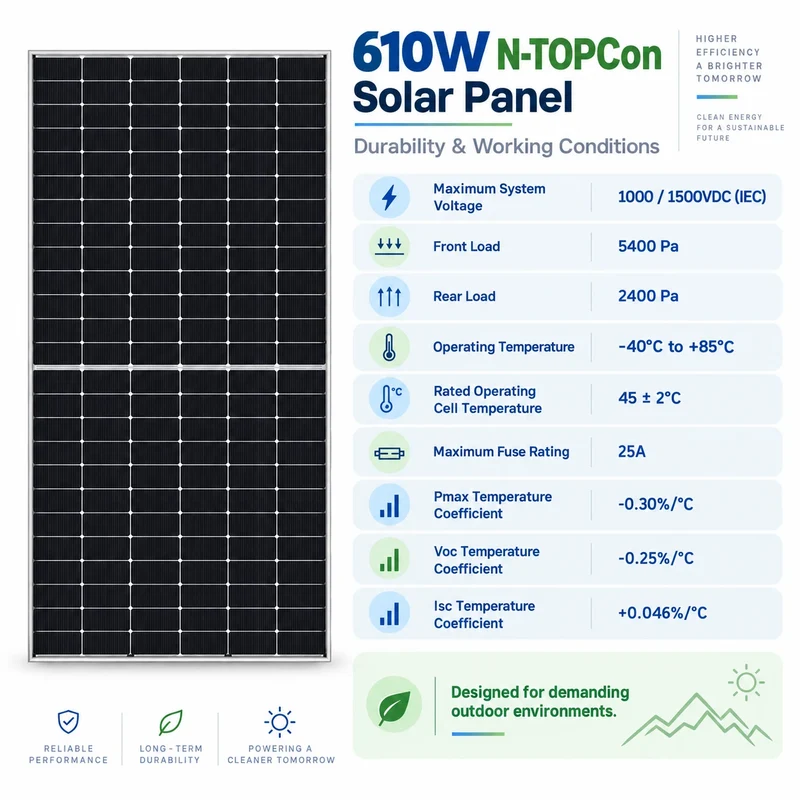

Voltaje máximo del sistema	1000 / 1500 V CC (IEC)
Clasificación máxima del fusible	25A
Coeficiente de temperatura Pmax	-0.30% / ° C
Coeficiente de temperatura Voc	-0.25% / ° C
Coeficiente de temperatura isc	+ 0.046% / ° C
Temperatura nominal de funcionamiento de la celda	45 ±2 °C
Temperatura de Funcionamiento	-40 ° C a + 85 ° C
Carga mecánica frontal	5400Pa
Carga mecánica trasera	2400Pa
Por palet	36 unidades
Capacidad de camión de plataforma plana de 17.5 m	1008 unidades
Garantía de materiales y procesos	12 Años
Garantía lineal	30 Años

Rendimiento eléctrico — STC

La ficha técnica proporciona actualmente los siguientes valores eléctricos:

Parámetro	585 W	590 W	595 W	600 W
Potencia máxima Pmax	585 W	590 W	595 W	600 W
Vmp	42.52V	42.67V	42.82V	42.97V
Diablillo	13.76A	13.83A	13.90A	13.97A
Usted	51.16V	51.30V	51.44V	51.58V
Isc	14.55A	14.63A	14.71A	14.79A
Eficiencia del módulo	22.65%	22.85%	23.05%	23.25%

Las condiciones STC indicadas en el documento son: Irradiancia de 1000 W/m², temperatura del módulo de 25 °C, AM 1.5.

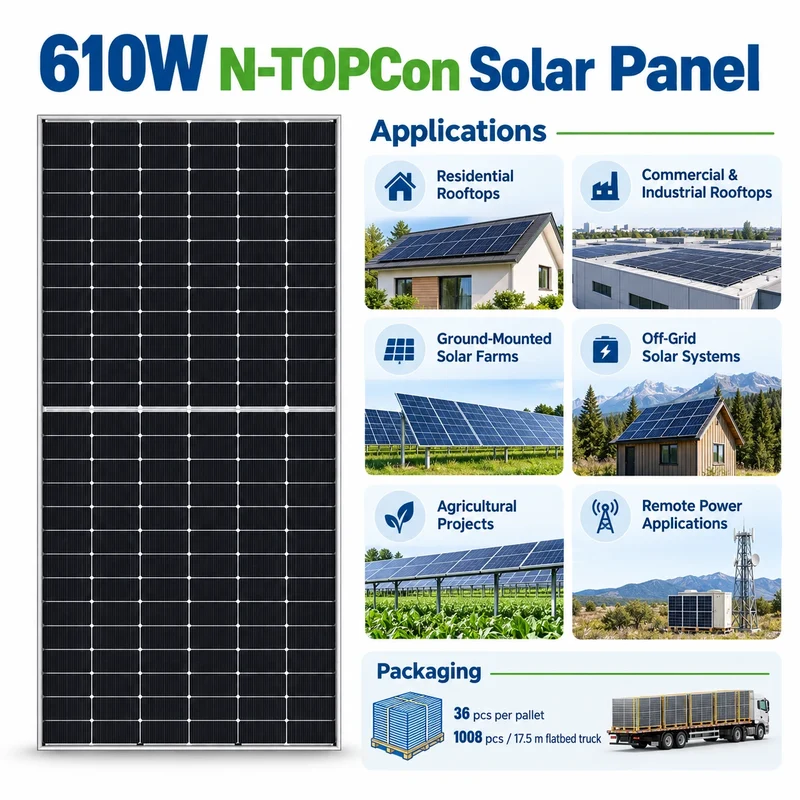

Aplicaciones

El panel solar N-TOPCon de 610 W es adecuado para una amplia gama de proyectos fotovoltaicos, entre los que se incluyen:

• Sistemas solares para tejados comerciales e industriales

• Plantas de energía solar a escala de servicio público

• Instalaciones fotovoltaicas residenciales de alta potencia

• Sistemas solares fuera de la red

• proyectos de almacenamiento de energía solar

• Sistemas fotovoltaicos agrícolas y para zonas remotas

• Paneles solares montados en el suelo

Su alta potencia modular, compatibilidad con sistemas de 1500 V, gran capacidad de carga mecánica y construcción de 144 semiceldas de gran formato la hacen especialmente adecuada para proyectos centrados en reducir la cantidad de módulos y, al mismo tiempo, aumentar la potencia instalada por panel.
